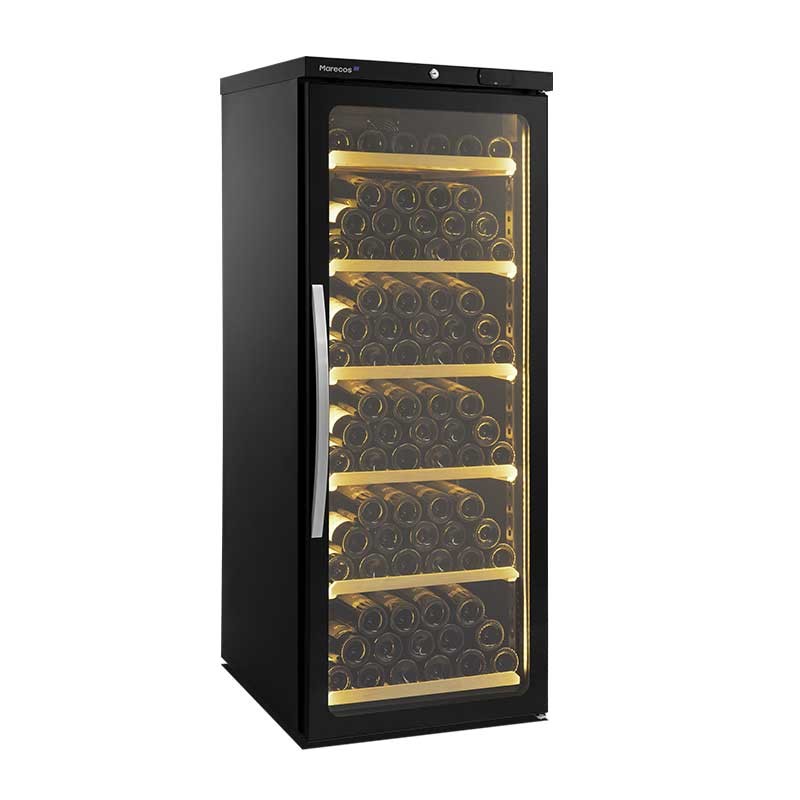

Armário de Vinhos Exclusive Line 131 Garrafas
Armário refrigerado de vinhos Exclusive Line com capacidade para 131 garrafas. Controlo preciso de temperatura, proteção UV e sistema anti-vibração.
Armazenamento de Vinhos — Principais Vantagens
Concebido para satisfazer os mais exigentes requisitos de sommeliers e estabelecimentos que valorizam a excelência na conservação de vinhos, este armário refrigerador oferece uma solução sofisticada e tecnologicamente avançada para a sua garrafeira. A sua construção robusta garante a estabilidade ideal para preservar as qualidades intrínsecas de cada néctar, assegurando que cada garrafa atinja o seu potencial máximo de envelhecimento. Escolher um equipamento como este significa investir na qualidade e na apresentação do seu serviço de bebidas, valorizando a experiência do cliente final.
Equipado com tecnologia anti-vibração e um sistema de filtragem de ar, este expositor para vinhos protege as garrafas contra fatores externos que podem comprometer a sua integridade. As prateleiras extraíveis em madeira natural, além de serem esteticamente agradáveis, facilitam a organização e o acesso às garrafas, otimizando o espaço e a eficiência. A porta de vidro com proteção UV e a iluminação LED âmbar não só realçam a beleza da sua coleção, como também protegem o vinho da luz prejudicial, mantendo as suas propriedades inalteradas. Este é um investimento que se traduz em prestígio e satisfação para o seu negócio.
Aplicações Profissionais
Este armário frigorífico é ideal para restaurantes de alta cozinha que procuram manter uma carta de vinhos impecável. A sua capacidade e características técnicas são perfeitamente adequadas para hotelaria de luxo, bares de vinhos e enotecas que necessitam de um controlo rigoroso da temperatura e humidade. A gestão inteligente de alarmes HCCP e o controlo via Bluetooth/NFC transformam a gestão da sua garrafeira numa tarefa simples e intuitiva.
Adicionalmente, adegas e produtores de vinho podem beneficiar da precisão deste equipamento para o armazenamento de lotes especiais ou vinhos de guarda. A versatilidade das prateleiras e a possibilidade de reverter a porta, garante uma adaptação perfeita a qualquer layout de espaço. A sua performance silenciosa, com um nível de ruído inferior a 45dB, torna-o adequado para ambientes onde a tranquilidade é primordial, como salas de prova ou áreas de refeição.
Características Técnicas
| Característica | Detalhe |
|---|---|
| Referência | CV350 PV EXCLUSIVE LINE |
| Faixa de Temperatura | +5ºC a +20ºC |
| Bandejas | Madeira natural extraível |
| Sistema de Proteção | Anti-vibração, cristal com proteção UV |
| Filtração | Carvão ativo para circulação de ar e eliminação de odores |
| Interior e Exterior | Placa de plástico (pele preta) |
| Dimensões Exteriores (LPA) | 600 × 700 (+40) × 1510 mm |
| Dimensões Interiores (LPA) | 500 × 545 × 1360 mm |
| Isolamento | Poliuretano à base de água, 50 mm |
| Nível de Ruído | < 45dB |
| Descongelação | Automática |
| Capacidade de Garrafas | 131 Unidades |
| Prateleiras Corrediças | 5 unidades (453 × 543 mm) em madeira |
| Prateleira Fixa | 1 unidade (490 × 390 mm) em madeira |
| Potência Elétrica | 160 W |
| Voltagem/Frequência | 230V/50Hz |
| Consumo Elétrico | 889 Kwh/ano |
| Peso Líquido/Bruto | 93 Kg / 103 Kg |
| Refrigeração | Frio ventilado |
| Cerradura | De série |
| Porta | Vidro reversível com proteção UV |
| Filtro | Carvão Ativo |
| Controlo de Temperatura | Termostato Exclusive, display LED branco |
| Proteção Frontal | IP65 |
| Conectividade | Bluetooth ou NFC para controlo via App |
| Gestão de Alarmes | HCCP |
| Segurança Elétrica | Controlo contra picos de tensão |
| Refrigerante | R600a |
| Iluminação | LED âmbar |
| Mobilidade | 4 rodízios + 2 pés niveladores |
| Dimensões Embalado (LPA) | 620 × 730 × 1660 mm |
Perguntas Frequentes
1. Qual a capacidade de armazenamento de garrafas deste armário?
Este armário de vinhos tem uma capacidade generosa para 131 garrafas, distribuídas entre prateleiras corrediças e uma prateleira fixa, permitindo uma organização eficiente da sua coleção.
2. O equipamento oferece proteção contra vibrações e raios UV?
Sim, o armário está equipado com um sistema anti-vibração para proteger o vinho de movimentos indesejados e uma porta de vidro reversível com proteção UV para evitar a degradação causada pela luz.
3. É possível controlar a temperatura de forma precisa?
O termostato Exclusive permite um controlo de temperatura fácil e intuitivo, com um display LED branco e alarmes para desvios de temperatura ou falha de sonda, garantindo a condição ideal de conservação.
4. Existe alguma funcionalidade de conectividade para o controlo do armário?
Sim, o aparelho integra conectividade Bluetooth ou NFC, permitindo o controlo e monitorização de várias funções através de aplicações móveis, facilitando a gestão do seu inventário de vinhos.
5. Como é garantida a qualidade do ar no interior do armário?
O armário possui um filtro de carvão ativo que assegura a circulação de ar limpo e eficazmente elimina odores indesejados, protegendo assim a integridade e o aroma dos seus vinhos.
Ainda não há avaliações para este produto.
Seja o primeiro a avaliar!| Marca | Corequip |
|---|---|
| Modelo | 17210 |
Este armário de vinhos foi projetado para armazenar até 131 garrafas, proporcionando uma solução eficiente e espaçosa para a sua coleção ou stock profissional. A disposição interna permite uma otimização do espaço para diferentes tamanhos de garrafas. Cada detalhe foi pensado para maximizar a capacidade útil e a organização. A sua generosa capacidade é perfeita para estabelecimentos com grande volume de vinhos.
Sim, este armário de vinhos permite aos utilizadores definir a temperatura desejada, trabalhando numa faixa entre +5ºC e +20ºC. Esta flexibilidade é crucial para a conservação ideal de diferentes tipos de vinho, garantindo que cada garrafa seja armazenada nas condições perfeitas. O controlo intuitivo facilita a gestão da temperatura. A personalização da temperatura é um grande benefício para sommeliers exigentes.
Sim, o armário de vinhos incorpora um sistema anti-vibração que protege os vinhos de movimentos indesejados, e a porta de vidro reversível possui proteção UV para preservar a qualidade e as propriedades organoléticas dos vinhos. Estas características são essenciais para evitar o envelhecimento precoce e a deterioração. A proteção é completa e assegurada de forma profissional. A longevidade dos vinhos é garantida por este sistema inovador.
As bandejas extraíveis são fabricadas em madeira natural, proporcionando uma solução versátil para maximizar a capacidade e facilitar a extração das garrafas. A madeira, além de ser esteticamente agradável, contribui para um ambiente estável e respeitoso para o vinho. A qualidade dos materiais assegura durabilidade e funcionalidade. A escolha da madeira natural é um diferencial de luxo e eficiência.
Sim, este armário de vinhos está equipado com um filtro de carvão ativo que garante a circulação do ar e a eliminação de odores indesejados no interior. Esta funcionalidade é vital para manter um ambiente puro, evitando a contaminação do vinho por odores externos. O sistema de filtragem é robusto e eficaz. A saúde e o aroma do vinho são prioridades para este equipamento.
Introdução
O Armário de Vinhos Exclusive Line para 131 garrafas representa um investimento estratégico para qualquer estabelecimento de hotelaria, restauração ou catering que vise a excelência na conservação e apresentação de vinhos. Este equipamento de frio comercial não é apenas um sistema de armazenamento, mas uma solução integrada que garante condições ótimas de temperatura, humidade e proteção contra fatores externos, assegurando que cada garrafa atinja o seu potencial máximo de envelhecimento e que a experiência do cliente seja elevada ao mais alto nível de prestígio e satisfação. A sua tecnologia avançada e robustez operacional traduzem-se diretamente na valorização da carta de vinhos e na otimização da gestão de stock, fundamentais para a rentabilidade do negócio.
Restaurantes de Alta Cozinha e Fine Dining
Em ambientes de alta gastronomia, onde a carta de vinhos é um elemento central da experiência culinária, este armário permite manter uma vasta seleção de referências em condições ideais. A porta de vidro com proteção UV e a iluminação LED âmbar não só protegem os vinhos, como também os exibem de forma elegante, facilitando a escolha do cliente e o serviço do sommelier. As prateleiras extraíveis em madeira natural otimizam o acesso e a organização, reduzindo o tempo de serviço e assegurando a integridade das garrafas.
Hotéis de Luxo e Wine Bars
Para hotéis que oferecem experiências vínicas sofisticadas ou wine bars com uma rotação constante de garrafas de valor, a capacidade de 131 garrafas e a faixa de temperatura ajustável (+5ºC a +20ºC) são cruciais. O sistema anti-vibração e o filtro de carvão ativo garantem que os vinhos permaneçam inalterados, preservando as suas qualidades organoléticas. A conectividade Bluetooth/NFC e a gestão de alarmes HCCP simplificam o controlo de inventário e a monitorização das condições, um fator crítico para manter a consistência do serviço e a conformidade com as normas.
Enotecas e Lojas Especializadas
Neste setor, a apresentação e a conservação a longo prazo são imperativas. Este armário permite exibir lotes especiais e vinhos de guarda, garantindo que chegam ao consumidor nas condições perfeitas. A sua performance silenciosa (<45dB) é ideal para áreas de degustação ou atendimento ao público, onde o ambiente tranquilo é valorizado. A robustez da construção e o isolamento de poliuretano de 50mm contribuem para a eficiência energética, um benefício operacional significativo em espaços com operação contínua.
Dicas Profissionais
- Utilize as prateleiras extraíveis em madeira natural para uma organização eficiente por casta, região ou ano de colheita, facilitando a identificação rápida e o acesso durante o serviço, otimizando o fluxo de trabalho.
- Monitore as condições internas através da conectividade Bluetooth/NFC. A gestão proativa de alarmes HCCP permite intervir atempadamente em caso de desvios de temperatura, protegendo o seu investimento e a reputação da sua garrafeira.
- Posicione o armário em locais estratégicos que maximizem a visibilidade da carta de vinhos para o cliente, aproveitando a iluminação LED âmbar e a porta com proteção UV para um efeito expositor que valoriza o produto sem comprometer a sua qualidade.
- Realize a manutenção regular do filtro de carvão ativo. A sua substituição periódica é fundamental para assegurar uma circulação de ar limpa e a eliminação eficaz de odores, prevenindo qualquer contaminação que possa afetar as propriedades organoléticas dos vinhos.
